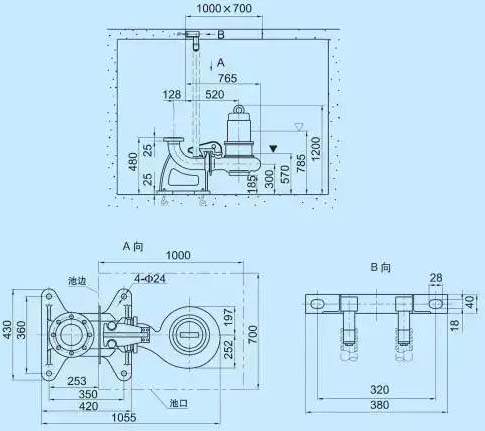

在用户选型确认后我们南方水泵会提供安装条件图，设计人员需要能读懂各尺寸和符号的意思。以南方水泵的样本安装条件为例说明如下：



一、最低运行液位

    功率11kw以上的泵可以选择装置电机冷却系统对泵进行冷却，若不选冷却系统，是由泵送介质直接冷却电机。两种不同的冷却方式对应的最低液位不同，直接冷却方式的需要液位高于带冷却系统的方式。

    在厂家提供的安装条件图中，用实心三角“▼”和空心三角“▽”来进行区分，其中“▼”表示带冷却系统，“▽”表示不带冷却系统。

    在上面案例的安装条件图中，带冷却系统时，有效最低液位距离耦合装置底部为570mm，不带冷却系统时，距离为785mm。即有冷却系统时有效液位可以低出215mm。



二、平面开孔与定位

    潜水泵耦合式安装时，平面的开孔需考虑潜水泵的最小安装尺寸。案例中A向视图表示了水泵的最小安装孔的大小尺寸，1000×700mm。

    在进行定位时，安装导杆的池边是基准线。这是因为潜污泵的就位是靠与耦合装置连接的导杆来完成的，导杆的位置由池边确定。耦合器基座的螺栓进行定位时，也需以池边为基准线进行。按上面案例，应先确定距离池边253mm的螺栓孔位置，再通过螺栓孔的间距350mm来确定另外两个螺栓孔的位置。

    最终在图纸中体现的最重要的尺寸为：顶部平面开孔的位置与大小，以及底部的预埋地脚螺丝的位置与规格(一般采用预留孔进行后浇混凝土的设计)。

    顶部的导杆固定通常采用膨胀螺栓的方式完成。
